Tipos de cables

INDUSTRIA

Cordaflex está enfocado a la producción de cables para transporte terrestre:

Automotriz

Autobuses

Tractores

Transporte de Carga

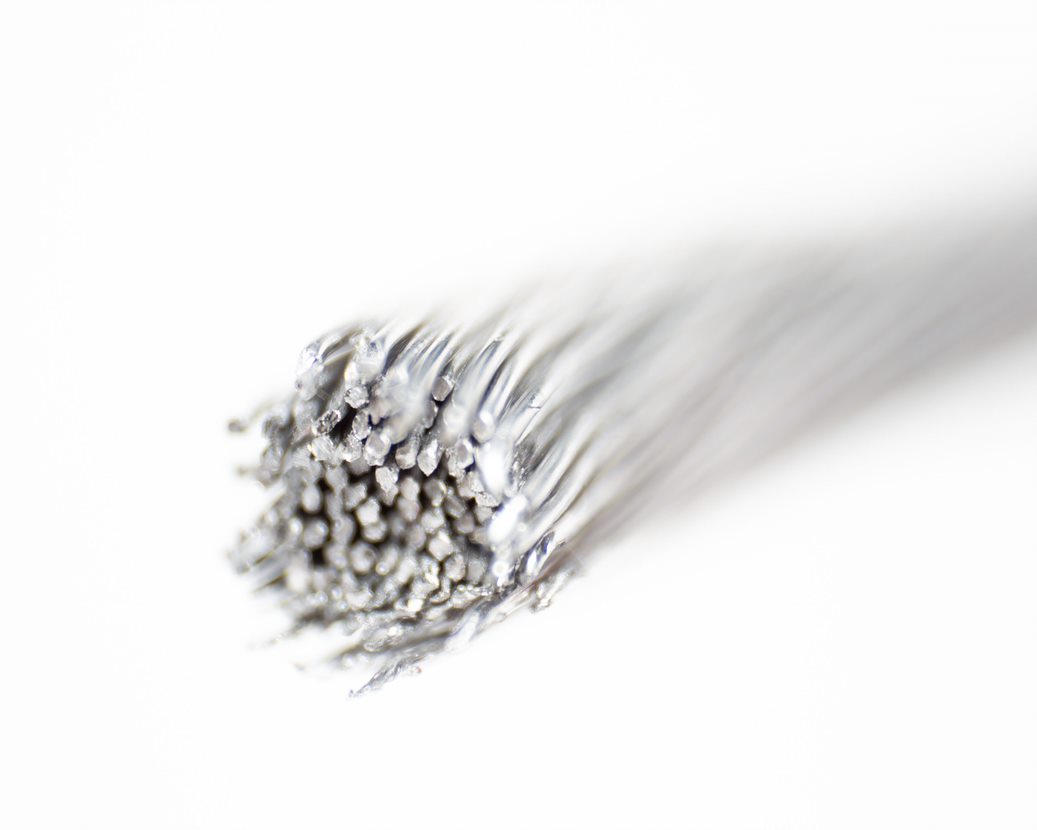

Cables Monoconductores

Tipo de cable

Conductor

Sección del conductor (mm2)
C. primarios Cu 0.22 – 6.00
C. Batería 8.00 – 80.00
Al 17.00 – 120.00
C. Especiales
(Aleaciones)
CuSn 0.08 – 0.13
CuMg
C. Irradiado Cu 0.35 – 10.00
CuSn

Rango de temperatura ISO 6722 / LV112

Máx. rango °C

Clase

Aislamiento

Equivalencias
85 A PVC T1
100 B T2
105 N/A
110
125 C XLPE T3
Irradiado
150 D XLPE T4

Rango de temperatura SAE J 1128

Máx. rango °C

Aislamiento
80 PVC
125 XLPE
Irradiado
150 XLPE

Próximamente, los nuevos tipos de construcción de cable:
Tipos de Construcción

⇒ Estándar

⇒ Flexible

TIPO DE AISLAMIENTO


Designación

Abreviación

Designación del compuesto de aislamiento

Temperatura operado (3000h)
2Y PE Poly Ethylene 85
2Y PE Poly Ethylene 90
KY PVC PVC cold resistant
41Y TPE-A Thermoplastic Elastomer based on Polyamide
12Y TPE-E Thermoplastic Elastomer based on Polyether-Ester
4G EVA Ethylene Vinyl Acetate 100
4Y PA Polyamide
WY PVC PVC heat resistant 110
91Y TPE-O Thermoplastic Elastomer based on Polyolefine 125
11Y TPE-U Polyurethane
33X Croslinked Poly Ester 150
91Y TPE-O Thermoplastic Elastomer based on Polyolefine 225

ISO 6722 y LV 112

ESPECIFICACIONES GLOBALES


Cable automotriz

Tipo de cable

Abreviación

Tipo de compuesto

Rango térmico

Clase
FL 2Y PE Poly Ethylene 85 T1
4G EVA Ethylene Vinyl Acetate 100 T2
Y PVC Poly Vinyl Chloride
Y PVC Poly Vinyl Chloride 105
11Y TPE-U Poly Urethane 125 T3
9Y PP Poly Propylene
2X (21X) XLPE Croslinked Poly Ethylene
31Y TPE-S Thermoplastic Elastomer based on Styrol
33X Croslinked Poly Ester 150 T4
91X XLPE Croslinked Poly Ethylene
13Y TPE-E Thermoplastic Elastomer based on Polyester-Ester
7Y ETFE Ethylene Tetra Flour Ethylene 175 T5
2G SIR Silicon Ruber 200 T6
6Y FEP Fluorinated Ethylene Propylene
51Y PFA Perflour Alkoxy Copolymer 225 T7

Estos cables cumplen especificaciones de armadoras tanto americanas, asiáticas como europeas, entre ellas están: BMW, MINI, DAIMLER, AUDI, VOLVO, VW, FCA, CHRYSLER, FORD, GM, inclusive la especificación LV 112.

SAE J 1128

ESPECIFICACIONES GENERALES AMERICANAS

CABLES PRIMARIOS


Tipo de Cable

Tipo de compuesto

Rango térmico
GPT General Purpose, Thermoplastic Insulated 80
HDT Heavy Duty, Thermoplastic Insulated
HTS Heavy Duty, Thermoset Elastomer (Synthetic Rubber) Insulated
TWP Thin Wall, Thermoplastic Insulated
GXL General Purpose, Cross (X) Linked Polyolefin Insulated 125
SXL Special Purpose, Cross (X) Linked Polyolefin Insulated
TXL Thin Wall, Cross (X) Linked Polyolefin Insulated



Estos cables cumplen especificaciones de armadoras americanas como: CHRYSLER, FORD, GM, entre otras.

SAE J 1127

CABLES BATERÍA


Tipo de Cable

Tipo de compuesto

Rango térmico
STT Starter or Ground, Thin wall, Thermoplastic Insulated 80
SGT Starter or Ground, General Purpose, Thermoplastic Insulated
STR Starter or Ground, Thin Wall, Thermoset Elastomer (Synthetic Rubber) Insulated
SGR Starter or Ground, General Purpose, Thermoset Elastomer (Synthetic Rubber) Insulated
STX Starter or Ground, Thin Wall, Cross (X) Linked Polyolefin Insulated 125
SGX Starter or Ground, General Purpose, Cross (X) Linked Polyolefin Insulated

Estos cables cumplen especificaciones de armadoras americanas como: CHRYSLER, FORD, GM, entre otras.

JASO D 611

A= bajo voltaje

V = Compuesto Vinyl

ESPECIFICACIÓN GENERAL ASIÁTICA


Tipo de Cable

Tipo de compuesto

Rango térmico
AV Vinyl chloride 80
AVS Thin wall vinyl chloride
AVSS Thin wall vinyl chloride
CAVUS Ultra-thin wall vinyl chloride, compacted core
CAVS Thin wall vinyl chloride, compacted core
CAV Thin wall vinyl chloride, compacted core
AVSSH Very thin wall PVC 100
AEX Cross-linked polyethylene 120
AESSX Very thin wall cross-linked polyethylene

Estos cables cumplen especificaciones de armadoras asiáticas como: Honda, Hyundai, Mazda, Nissan, Kia, Toyota, entre otras.
